Čekací stání v horní vodě

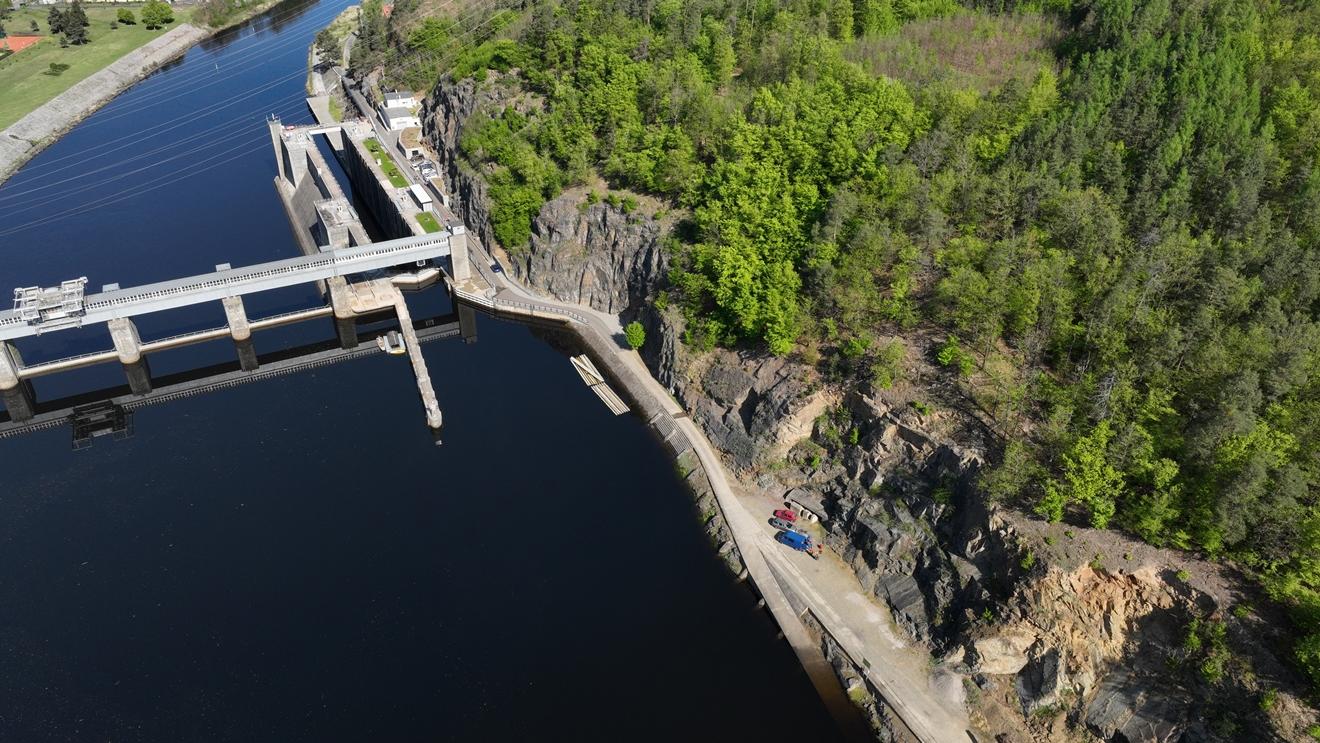

Pravý břeh Vltavy nad plavební komorou Štěchovice je velmi strmý, skalnatý a prostor v této oblasti je velmi stísněný. Stání v horní vodě vznikne v horní rejdě plavební komory, podél pravého břehu těsně před vjezdem do komory mezi svislou nábřežní zdí a schody pro vodáky.

Čekací stání v horní vodě bude zřízeno jako podélné stání u plovoucího zařízení.  Tvořit ho bude plovoucí molo rozdělené do 3 sekcí délky 10 m kotvené do betonových bloků. Molo bude přikotveno do bloků pomocí vzpěr a ocelových lan opatřených napínáky. Samotné betonové bloky budou kotveny pomocí mikropilot.

Plovoucí molo bude vybaveno zábradlím výšky 1,1 m a pochozí plochou z ocelového pororoštu.  Přístup na molo je pouze z vody. Nosník bude na podélné straně opatřen odrazným trámcem. Každá sekce mola je podepřena osmi plováky o rozměrech 1,4 x 0,7 m výšky 0,6 m. Výška pochozí plochy nezatíženého mola je 0,5 m nad hladinou.

Molo bude zajištěno pojistným řetězem sloužícím k zachycení lávky v případě selhání systému během neočekávaných extrémních podmínek (např. náraz plovoucího břemena způsobující násobně vyšší zatížení, než na jaké je plovoucí molo navrženo).

Čekací stání v dolní vodě

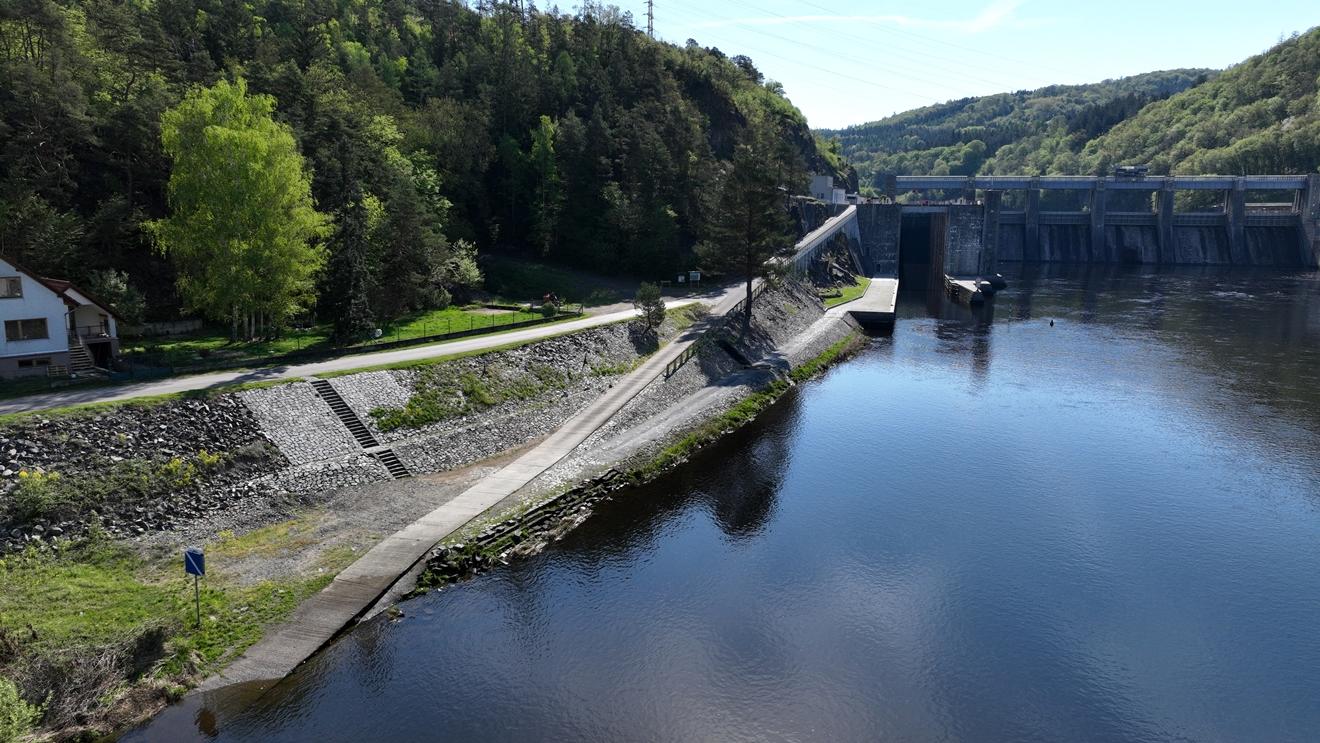

Stání v dolní vodě bude umístěno také u pravého břehu v úseku mezi ústím drobného pravobřežního přítoku a sjezdem cesty pro přenášení sportovních plavidel.

Čekací stání v dolní vodě bude řešeno jako stání podél železobetonové zdi v délce 30 m, s možnosti přístupu na břeh. Stání je umístěno asi 65 m po proudu od plavební komory. Stání bude opatřeno kamerovým systémem a komunikačním zařízením s plavební komorou.

Stání bude tvořit betonová nábřežní zeď, která bude opatřena tyčovými úvaznými prvky, vzdálenými od sebe 2,5 m a vyvýšenými 0,5 m nad úroveň maximální plavební hladiny.

Délka ocelového prvku vychází z rozsahu kolísání hladin, přičemž je prodloužena o 0,5 m pod úroveň minimální plavební hladiny a 1,2 m nad úroveň maximální hladiny. Na nábřežní zeď bude umístěno celkem 12 ocelových konstrukcí s roztečí 2,5 m.

Dále bude na zdi umístěno 6 ocelových žebříků ve vzájemné vzdálenosti 5 m a ocelové zábradlí výšky 1,1 m se vstupní brankou.
